Karakteristik prensipal
● Range pouvwa: 20W/25W/50W
● Voltage ranje: {{0}} ~ 2 0 V/0 ~ 60V/0 ~ 100V
● Kouran ranje: {{0}} ~ 1a/0 ~ 5a/0 ~ 10a
● Doub mezi ranje pou CC, CV, CP, CR mòd
● Pratik pou tès milti-chanèl pouvwa ak chaj synchronous
● Mòd tès miltip: CC/CV/CR/CP/CCD/CVD/CPD/CRD/LED
● monte editabl ak tonbe to touye pou vòltaj ak aktyèl; Reglabl sikwi bouk repons vitès
● OCP/OPP/kout simulation sikwi
● Tès sekans (SEQ), tès oto, mòd tès von/voff
● Avèk fant sèl/doub, aplikab a NXI-F1000 chasi
● 12VDC ekipman pou pouvwa, kominikasyon LAN pou kontwòl endividyèl
● Sipòte pwotokòl SCPI/MODBUS-RTU ak deklanche ekstèn
Jaden aplikasyon
● Tès ba ekipman pou pouvwa, tankou AC/DC pouvwa, DC/DC konvètisè, ki ap dirije pouvwa, pouvwa kominikasyon, elatriye.
● Tès nan ekipay otomobil fil elektrik, Connector, plon, relè, elatriye.
● Egzeyat tès batri ityòm, batri depo, elatriye.
Fonksyon & Avantaj
Ultra-segondè entegrasyon, 4U chasi ak jiska 16 chanèl

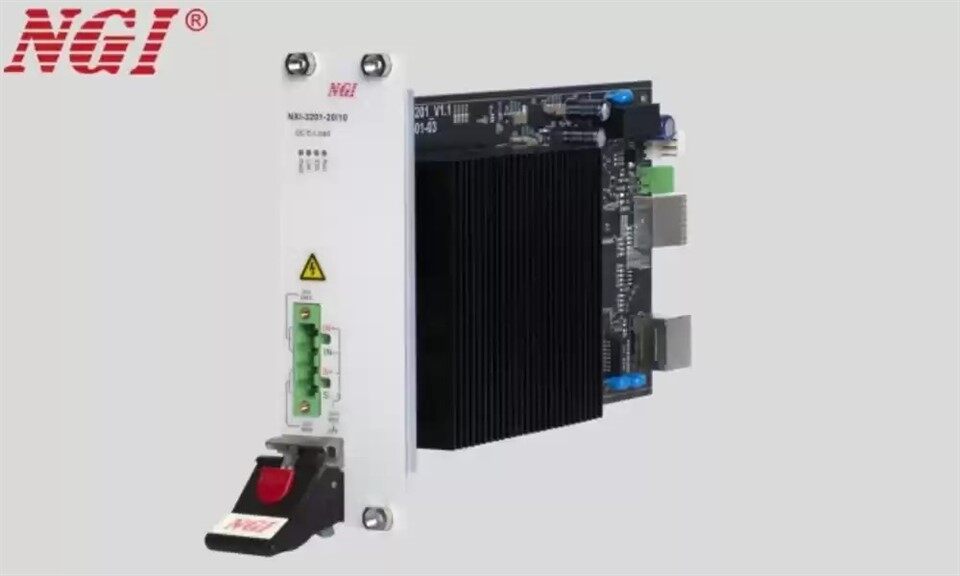

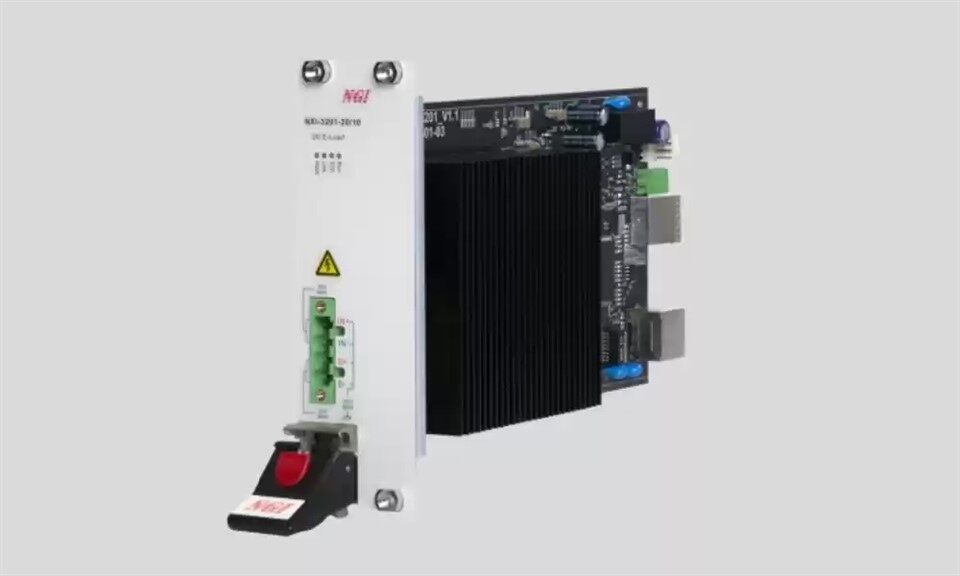

NXI -3201 DC kat pwogramasyon elektwonik ka entegre ak NXI-F1080 ak lòt chasi, sipòte jiska 16 chanèl nan yon aparèy sèl. Chak chanèl elektrik izole. Li ka kontwole separeman oswa ansanm.
Dirije simulation limyè nan tès dirije pouvwa kondwi
Chaj elektwonik la te dirije fonksyon simulation limyè. Jan yo montre nan figi a, sikwi a ekivalan ki ap dirije se konekte Rd a rezistans ak Voltage sous VF la nan seri. Koub IV li yo ekivalan a tanjant nan reyèl ki ap dirije linear IV koub la nan pwen an opere (VO, IO). Avèk bati-an ki ap dirije mòd, NXI -3201 Ranfòse tès efikas nan founiti pou pouvwa dirije.
OCP (sou pwoteksyon aktyèl) tès la
Pandan tès OCP, NXI -3201 ap chaje anba mòd CC epi tcheke si vòltaj DUT la pi ba pase vòltaj fen. Si pi ba, NXI -3201 ap anrejistre aktyèl la loading prezan kòm rezilta tès la ak fèmen opinyon an yo sispann tès la.
Si vòltaj la DUT se pi wo pase fen vòltaj, NXI -3201 ap ogmante aktyèl la loading jouk vòltaj la DUT se pi ba pase fen vòltaj oswa li rive nan max la. Chaje aktyèl.
